適用環境
-- 室内、室外門
-- 輕工業、食品業、電子行業、醫藥、倉儲、超市、汽車業、製造業
-- 對衛生環境要求高的行業

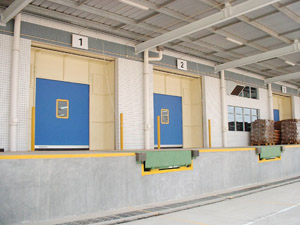

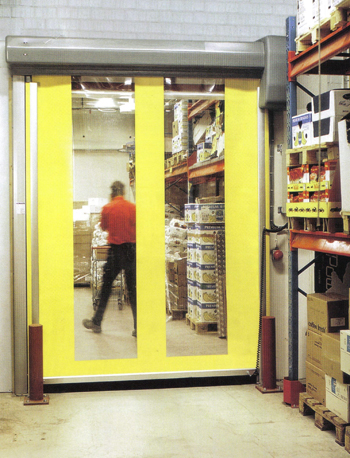

330型高速卷簾門
330型高速門密封、輕巧、提升速度快，可適用於不同環境——具有節能、隔音、防塵及保溫功能；用於户外具有防風作用。330型高速門具有標准平衡系統和門簾拉緊系統，速度最高達2m/s，在電源裝置出現故障或緊急狀態下，可用手動開啓。
配有自動脱軌插入自動復位裝置，門簾在受衝撞後自動脱軌，並且自動復位，無需人工維修。
裝配於門框兩側的一套安全電眼(發射及接收)，感應門體下的静止物體，保持門處於開啓狀態。
|
|
 |
|
| 330 型高速卷簾門 |
|
安裝預留空間(單位 ：厘米)
左側框：44
右側框：49
門洞前方：38
門洞上方：54 |
|
|
| 最大尺寸： |
4米(寬)，4.2米(高) |
| 控制系統： |
微電腦變頻控制系統 |
| 開啟速度： |
最快2米/秒 |
| 電源： |
220V/16A/單相/50Hz |
| 內置安全保險絲及保險開關 |
| 電機功率： |
1.1KW |
| 控制電源： |
安全低壓24VDC |
| 安全系統： |
SRD自動复位裝置，安全底邊、安全電眼、緊急狀態手動開啟 |
| 平衡系統： |
標準平衡系統，門簾保持垂直，開啟順暢自如。 |
| 外觀： |
鋁合金門框 |
| 門簾材料： |
1.44mm厚透明PVC帶垂直彩條，整體厚度2mm |
| 門簾抗風能力： |
12m/s |
| 門簾抗拉强度： |
60kN/m |
| 彩條顏色： |
紅、黃、藍 |
可選換門簾為：
工業纖維編織材料，抗拉强度：90kN/m，抗風能力：15m/s |
| 控制器型號 |
微電腦變頻調速控制系統 |
電子可編程控制系統 |
開
關
速
度 |
320型 |
最高2m/s, 1m/s |
最高1m/s |
| 330型 |
最高2m/s, 1m/s |
最高1m/s |
| 660型 |
最高2.5m/s, 1m/s |
最高1m/s |
| 3000型 |
最高2.5m/s, 0.7m/s |
不適用 |
| 控制盒尺寸 |
38 X 60 X 21厘米 |
30 X 40 X 21厘米 |
| 預設開啟高度 |
標準(2個) |
標準1個 |
| 錯誤檢測可視屏 |
有 |
無 |
| 接駁 |
固定電綫 |
固定電綫 |
| 電保護裝置 |
10/16A |
6.3A |
| 預設對外接頭 |
可能 |
可能 |
| 門與其它門互鎖 |
可能 |
可能 |
| 紅綠燈運行前控制 |
另選 |
另選 |
| 閃爍警示燈 |
另選 |
另選 |
| 緊急停止 |
標準 |
標準 |
| 直接接駁控制箱控制和操作 |
標準 |
標準 |
| 絶緣保護 |
lp54 |
lp54 |
| 電壓 |
220V, 50Hz單相 |
380V, 50Hz三相 |
| 控制系統電壓 |
24V交流或標準直流 |
24V交流或標準直流 |
| |
320 |
330 |
660 |
3000 |
| 室內門 |
 |
|
|
|
| 室外門 |
0 |
|
|
|
| 電子可編程序控制系統 |
|
0 |
0 |
0 |
| 微電腦變頻控制系統 |
0 |
|
|
|
| 控制箱保險裝置 |
|
|
|
|
| IP54 |
|
|
|
|
| 最高開啟速度 |
1m/s |
2m/s |
2.5m/s |
2.5m/s |
| 最高關閉速度 |
1m/s |
1m/s |
1m/s |
0.7m/s |
| 最高開啟速度(選用變頻) |
2m/s |
2m/s |
2.5m/s |
2.5m/s |
| 最高關閉速度(選用變頻) |
1m/s |
1m/s |
1m/s |
|
| 邊框安裝尺寸(mm寬度) |
100 |
100 |
290 |
350 |
| 門上安裝空間(mm高度) |
467 |
475 |
510+100 *** |
850 |
| 兩側支撑框 |
|
|
|
|
| 頂部橫梁罩 |
|
|
Fascia |
0 |
| 馬達罩 |
|
|
Fascia |
0 |
| 視窗 |
0 |
0 |
0 |
0 |
| 最大寬度(m) |
3.5 |
4.0 |
6.5 |
5 |
| 最大高度(m) |
3.5 |
4.2 |
8.0 |
5.5 |
| 編織材料門簾 |
0 |
0 |
|
不適用 |
| 安全底邊 |
|
|
|
|
| 防風杆 |
不適用 |
不適用 |
0 |
不適用 |
| 安全電眼 |
|
|
|
|
|
| 註： |
|
標准配置 |
|
0 選配裝置 |
|
*** 選配防風杆時 |
|
|
