适用环境

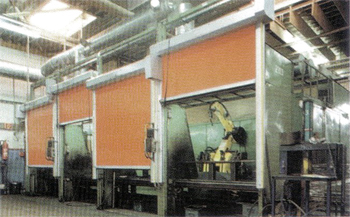

-- 室内通道、室外(特殊情况)、轻工业、食品业、电子行业、医药、仓储、超市、汽车、制造业。
-- 对卫生环境要求高的行业

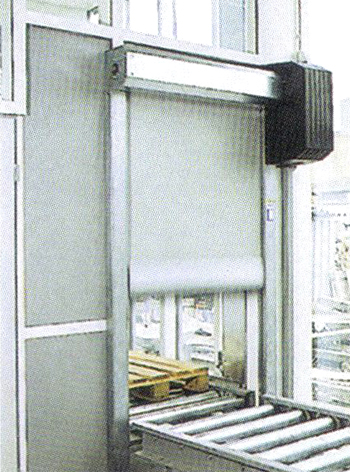

320 型高速卷帘门
320型高速卷帘门适用于一般条件下的日常操作。简便轻巧的设计成本低、效率高。
在室内条件下,能有效分隔不同的温度区防止空气对流,保证室内恒温。另外,320型高速门提升速度快,能保证物流运作流畅。
其它优点: 除了可卷起的门帘外,前置的电动和机械模板也能保证安装的快速简便。其节约空间的设计,更适用于多种门洞规格要求。耐用可靠更大大降低了成本。
配有自动脱轨装置。万一发生意外碰撞,门帘自动脱轨,以避免叉车及操作人员的伤害以及门体损坏。用手动方式即可将门帘复位。
备选配置
320型门更有许多不同备选配置供选择,如门帘材料、控制方式。 |
 |
 |

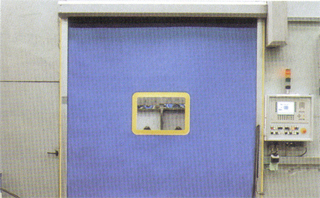

| 改换工业纤维编织材料门帘加窗 |
 |
安装预留空间(单位 :厘米)
左侧框:30
右侧框(马达):55
门洞前方:39
门洞上方:54 |
|
 |
| 最大尺寸: |
3.5米(宽),3.5米(高) |
| 控制系统: |
电子可编程控制系统(可选配微电脑控制系统) |
| 开启速度: |
1米/秒 |
| 电源: |
380V/1.1KW/三相/50Hz |
| 内置安全保险丝及保险开关 |
| 电机功率: |
1.1KW |
| 控制电源: |
安全低压24VDC |
| 安全系统: |
自动脱轨(BREAK-AWAY),安全底边,安全电眼。紧急状态手动开启 |
| 外观: |
铝合金门框 |
| 门帘材料: |

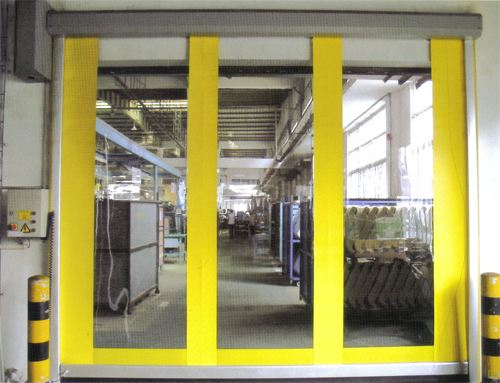

1.44mm厚透明PVC带垂直彩条,整体厚度2mm |
| 门帘抗风能力: |
12m/s(62Pa) |
| 门帘抗拉强度: |
60kN/m |
| 门帘颜色: |
红、黄、蓝 |
| 320型用于外门,可选换门帘为: |
| 工业纤维编织材料,抗拉强度:90kN/m,抗风能力:15m/s |
| 控制器型号 |
微电脑变频调速控制系统 |
电子可编程控制系统 |
开
关
速
度 |
320型 |
最高2m/s, 1m/s |
最高1m/s |
| 330型 |
最高2m/s, 1m/s |
最高1m/s |
| 660型 |
最高2.5m/s, 1m/s |
最高1m/s |
| 3000型 |
最高2.5m/s, 0.7m/s |
不适用 |
| 控制盒尺寸 |
38 X 60 X 21厘米 |
30 X 40 X 21厘米 |
| 预设开启高度 |
标准(2个) |
标准1个 |
| 错误检测可视屏 |
有 |
无 |
| 接驳 |
固定电线 |
固定电线 |
| 电保护装置 |
10/16A |
6.3A |
| 预设对外接头 |
可能 |
可能 |
| 门与其它门互锁 |
可能 |
可能 |
| 红绿灯运行前控制 |
另选 |
另选 |
| 闪烁警示灯 |
另选 |
另选 |
| 紧急停止 |
标准 |
标准 |
| 直接接驳控制箱控制和操作 |
标准 |
标准 |
| 绝缘保护 |
lp54 |
lp54 |
| 电压 |
220V, 50Hz单相 |
380V, 50Hz三相 |
| 控制系统电压 |
24V交流或标准直流 |
24V交流或标准直流 |
| |
320 |
330 |
660 |
3000 |
| 室内门 |
 |
 |
 |
 |
| 室外门 |
0 |
 |
 |
 |
| 电子可编程序控制系统 |
 |
0 |
0 |
0 |
| 微电脑变频控制系统 |
0 |
 |
 |
 |
| 控制箱保险装置 |
 |
 |
 |
 |
| IP54 |
 |
 |
 |
 |
| 最高开启速度 |
1m/s |
2m/s |
2.5m/s |
2.5m/s |
| 最高关闭速度 |
1m/s |
1m/s |
1m/s |
0.7m/s |
| 最高开启速度(选用变频) |
2m/s |
2m/s |
2.5m/s |
2.5m/s |
| 最高关闭速度(选用变频) |
1m/s |
1m/s |
1m/s |
|
| 边框安装尺寸(mm宽度) |
100 |
100 |
290 |
350 |
| 门上安装空间(mm高度) |
467 |
475 |
510+100 *** |
850 |
| 两侧支撑框 |
 |
 |
 |
 |
| 顶部横梁罩 |
 |
 |
Fascia |
0 |
| 马达罩 |
 |
 |
Fascia |
0 |
| 视窗 |
0 |
0 |
0 |
0 |
| 最大宽度(m) |
3.5 |
4.0 |
6.5 |
5 |
| 最大高度(m) |
3.5 |
4.2 |
8.0 |
5.5 |
| 编织材料门帘 |
0 |
0 |
 |
不适用 |
| 安全底边 |
 |
 |
 |
 |
| 防风杆 |
不适用 |
不适用 |
0 |
不适用 |
| 安全电眼 |
 |
 |
 |
 |
 |
| 注: |
 |
标准配置 |
 |
0 选配装置 |
 |
*** 选配防风杆时 |
|
|
