适用环境
-- 室内、室外门
-- 轻工业、食品业、电子行业、医药、仓储、超市、汽车业、制造业
-- 对卫生环境要求高的行业

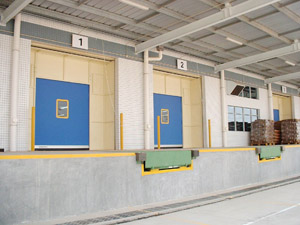

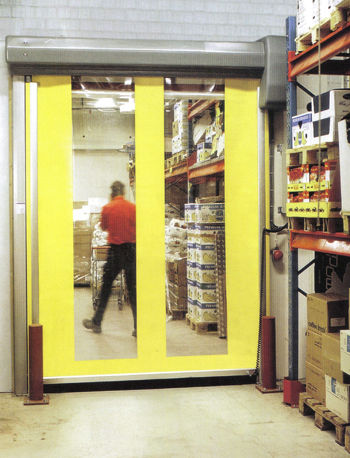

330型高速卷帘门
330型高速门密封、轻巧、提升速度快，可适用于不同环境——具有节能、隔音、防尘及保温功能；用于户外具有防风作用。330型高速门具有标准平衡系统和门帘拉紧系统，速度最高达2m/s，在电源装置出现故障或紧急状态下，可用手动开启。
配有自动脱轨插入自动复位装置，门帘在受冲撞后自动脱轨，并且自动复位，无需人工维修。
装配于门框两侧的一套安全电眼(发射及接收)，感应门体下的静止物体，保持门处于开启状态。
|
|
 |
|
| 330 型高速卷帘门 |
|
安装预留空间(单位 ：厘米)
左侧框：44
右侧框：49
门洞前方：38
门洞上方：54 |
|
|
| 最大尺寸： |
4米(宽)，4.2米(高) |
| 控制系统： |
微电脑变频控制系统 |
| 开启速度： |
最快2米/秒 |
| 电源： |
220V/16A/单相/50Hz |
| 内置安全保险丝及保险开关 |
| 电机功率： |
1.1KW |
| 控制电源： |
安全低压24VDC |
| 安全系统： |
SRD自动复位装置，安全底边、安全电眼、紧急状态手动开启 |
| 平衡系统： |
标准平衡系统，门帘保持垂直，开启顺畅自如。 |
| 外观： |
铝合金门框 |
| 门帘材料： |
1.44mm厚透明PVC带垂直彩条，整体厚度2mm |
| 门帘抗风能力： |
12m/s |
| 门帘抗拉强度： |
60kN/m |
| 彩条颜色： |
红、黄、蓝 |
可选换门帘为：
工业纤维编织材料，抗拉强度：90kN/m，抗风能力：15m/s |
| 控制器型号 |
微电脑变频调速控制系统 |
电子可编程控制系统 |
开
关
速
度 |
320型 |
最高2m/s, 1m/s |
最高1m/s |
| 330型 |
最高2m/s, 1m/s |
最高1m/s |
| 660型 |
最高2.5m/s, 1m/s |
最高1m/s |
| 3000型 |
最高2.5m/s, 0.7m/s |
不适用 |
| 控制盒尺寸 |
38 X 60 X 21厘米 |
30 X 40 X 21厘米 |
| 预设开启高度 |
标准(2个) |
标准1个 |
| 错误检测可视屏 |
有 |
无 |
| 接驳 |
固定电线 |
固定电线 |
| 电保护装置 |
10/16A |
6.3A |
| 预设对外接头 |
可能 |
可能 |
| 门与其它门互锁 |
可能 |
可能 |
| 红绿灯运行前控制 |
另选 |
另选 |
| 闪烁警示灯 |
另选 |
另选 |
| 紧急停止 |
标准 |
标准 |
| 直接接驳控制箱控制和操作 |
标准 |
标准 |
| 绝缘保护 |
lp54 |
lp54 |
| 电压 |
220V, 50Hz单相 |
380V, 50Hz三相 |
| 控制系统电压 |
24V交流或标准直流 |
24V交流或标准直流 |
| |
320 |
330 |
660 |
3000 |
| 室内门 |
 |
|
|
|
| 室外门 |
0 |
|
|
|
| 电子可编程序控制系统 |
|
0 |
0 |
0 |
| 微电脑变频控制系统 |
0 |
|
|
|
| 控制箱保险装置 |
|
|
|
|
| IP54 |
|
|
|
|
| 最高开启速度 |
1m/s |
2m/s |
2.5m/s |
2.5m/s |
| 最高关闭速度 |
1m/s |
1m/s |
1m/s |
0.7m/s |
| 最高开启速度(选用变频) |
2m/s |
2m/s |
2.5m/s |
2.5m/s |
| 最高关闭速度(选用变频) |
1m/s |
1m/s |
1m/s |
|
| 边框安装尺寸(mm宽度) |
100 |
100 |
290 |
350 |
| 门上安装空间(mm高度) |
467 |
475 |
510+100 *** |
850 |
| 两侧支撑框 |
|
|
|
|
| 顶部横梁罩 |
|
|
Fascia |
0 |
| 马达罩 |
|
|
Fascia |
0 |
| 视窗 |
0 |
0 |
0 |
0 |
| 最大宽度(m) |
3.5 |
4.0 |
6.5 |
5 |
| 最大高度(m) |
3.5 |
4.2 |
8.0 |
5.5 |
| 编织材料门帘 |
0 |
0 |
|
不适用 |
| 安全底边 |
|
|
|
|
| 防风杆 |
不适用 |
不适用 |
0 |
不适用 |
| 安全电眼 |
|
|
|
|
|
| 注： |
|
标准配置 |
|
0 选配装置 |
|
*** 选配防风杆时 |
|
|
