660 型高速卷帘门

适用环境
-- 室内、室外

-- 轻工业、食品业、电子、医药、仓储、汽车、制造业、化工

-- 恶劣的环境

-- 高频繁开关的环境

-- 冷库

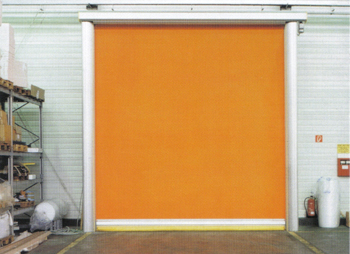

660型高速卷帘门
660型高速标配门帘材料具很强的柔韧性。它采用特强工业纤维编织材料,门帘具有防空气对流和防潮功能;隔音保温、长久不老化。

专利的弹簧平衡系统使门帘保持垂直,开启关闭顺畅自如,门的运行无需承受任何额外负担。即使是弹簧承受的重量也不足门重量的50%。当门关闭时,门帘被拉紧能承受强风的阻力。可选配防风杆。

配备自我监测装置。当安全底边在下降过程中接触到物体会立刻回覆至开启位置。配有安全电子眼,感应门下的静态物体,保持门处于开启状态。

备选配置
660型高速门可选配自动复位装置(SRD)。当门被撞击时门帘自动脱轨,自动复位,无需人工维修。

冷冻门特别为冷冻食品行业所设计。可供最大宽度为400厘米,最高高度为400厘米。

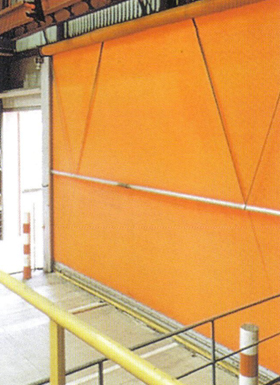

选配的防风杆示意图
660型高速卷帘门
最大尺寸: 6.5米(宽),8米(高) 总面积 32平方米
控制系统: 微电脑变频控制系统
开启速度: 最快2.5米/秒,可调速
电源: 220V/16A/单相/50Hz
内置安全保险丝及保险开关
电机功率: 1.1KW(宽度6米以下)
1.5KW(宽度6米以上)
控制电源: 安全低压24VDC
安全系统: SRD自动复位装置(选配),安全底边、安全电眼、紧急状态手动开启
平衡系统: 专利的弹簧平衡系统,保持门帘垂直,开启顺畅自如。
注:选配的SRD功能,门最大宽度 550厘米,最大高度 550厘米,面积 22平方米
外观: 高强度铝合金门框
门帘材料: 特强工业纤维编织材料,2mm厚
门帘抗风能力: 15m/s(加防风杆后达30m/s)
门帘抗拉强度: 175kN/m
门帘颜色: 蓝、橙、灰
技术参数
控制器型号 微电脑变频调速控制系统 电子可编程控制系统



320型 最高2m/s, 1m/s 最高1m/s
330型 最高2m/s, 1m/s 最高1m/s
660型 最高2.5m/s, 1m/s 最高1m/s
3000型 最高2.5m/s, 0.7m/s 不适用
控制盒尺寸 38 X 60 X 21厘米 30  X 40 X 21厘米
预设开启高度 标准(2个) 标准1个
错误检测可视屏
接驳 固定电线 固定电线
电保护装置 10/16A 6.3A
预设对外接头 可能 可能
门与其它门互锁 可能 可能
红绿灯运行前控制 另选 另选
闪烁警示灯 另选 另选
紧急停止 标准 标准
直接接驳控制箱控制和操作 标准 标准
绝缘保护 lp54 lp54
电压 220V, 50Hz单相 380V, 50Hz三相
控制系统电压 24V交流或标准直流 24V交流或标准直流
  320 330 660 3000
室内门
室外门 0
电子可编程序控制系统 0 0 0
微电脑变频控制系统 0
控制箱保险装置
IP54
最高开启速度 1m/s 2m/s 2.5m/s 2.5m/s
最高关闭速度 1m/s 1m/s 1m/s 0.7m/s
最高开启速度(选用变频) 2m/s 2m/s 2.5m/s 2.5m/s
最高关闭速度(选用变频) 1m/s 1m/s 1m/s
边框安装尺寸(mm宽度) 100 100 290 350
门上安装空间(mm高度) 467 475 510+100 *** 850
两侧支撑框
顶部横梁罩 Fascia 0
马达罩 Fascia 0
视窗 0 0 0 0
最大宽度(m) 3.5 4.0 6.5 5
最大高度(m) 3.5 4.2 8.0 5.5
编织材料门帘 0 0 不适用
安全底边
防风杆 不适用 不适用 0 不适用
安全电眼
注: 标准配置 0 选配装置 *** 选配防风杆时

安装预留空间(单位 :厘米)

左侧框:44

右侧框(马达):76

门洞前方:60

门洞上方:56 (加防风杆后,门洞上方71厘米)

660型高速卷帘门用于户外
