台边式平台高度调节板

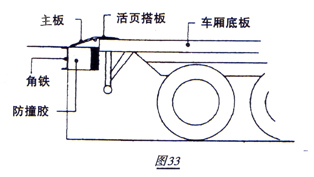

台边式调节板(EOD)成本低,但调节范围小,仅为平台平面以上12.5厘米至以下12.5厘米,适用于货车底板与平台高度差距很小的情况。且要注意装卸工具(如叉车)底盘距地面空隙不可过小(图33)。

台边式调节板有手动和电动按钮式两种设计。手动式靠反平衡弹簧作动力。电动按钮式则与镶入式电动调节板原理相似。

正确选定调节板
镶入式调节板因其具有较大的调节范围,而广泛被采用。
除非货车车底与货台高度差距非常小,否则,不要轻易设计或选用台边式调节板。调节板的使用寿命很长,且对整个系统的运作效率有着极大的影响,所以在选择调节板时,准确确定调节板的下列要素极其重要:
长度
宽度
活页搭板长度
承重能力
动力系统
环境适应性

调节板长度

调节板的长度直接影响着使用过程中主板的坡度。这一坡度要小于装卸工具所能承受的最大坡度。调节板的所需长度由平台和货车底板之间的最大高度差决定。


防撞胶的选择

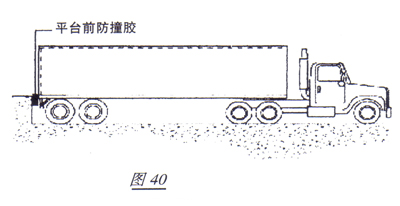

货车靠泊在平台前时,防撞胶可保护建筑物不受撞击损坏(图40)。护撞胶减少货车的冲击力达90%-95%,防止货车在装卸货过程中出现的货车上下左右的晃动对建筑物造成的可能损坏。同时,防撞胶限制了货车与平台之间的距离,保障调节板的活页搭板和门封、门罩的正常使用。

由于防撞胶吸收大量冲击力,故需与装卸平台牢固安装在一起。防撞胶有注塑橡胶和层压式橡胶两种形式。标准厚度为10厘米,层压式防撞胶有15厘米的厚度。通常选用10厘米厚度的防撞胶可使货车底板与平台之间的空隙不致过大,防止操作人员将脚或其他物件插入空隙的危险。
